Netzinformationen — Erdgasnetz
Der gesamte Industrie- und Gewerbepark wird über eine ca. 5 km Ferngasleitung DN 200/150 PN 84 bar (Betriebsdruck zurzeit ca. 46 bar) von einer Ferngasleitung DN 1100 der VNG AG, die nördlich des Geländes verläuft, versorgt.

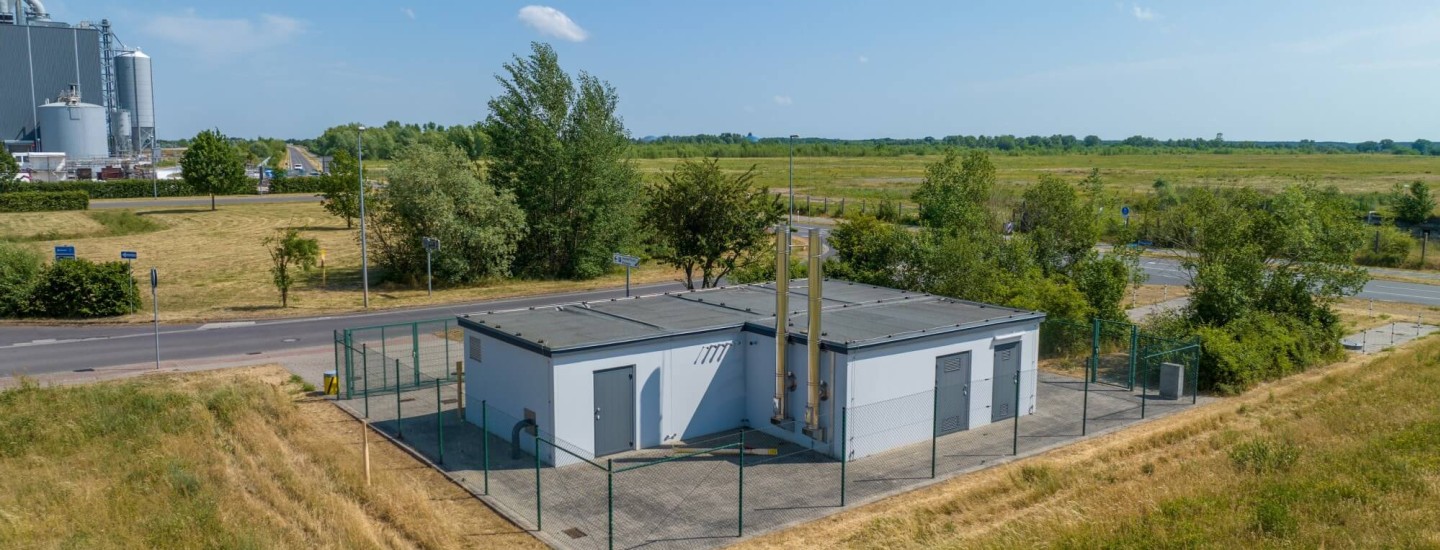

Innerhalb des Geländes des IGPA-Nord und IGPA-Süd wurden zur weiteren Verteilung in deren Zentren je eine Gasdruckregel- und Verteilerstation errichtet.
Der Anschluss weiterer Nutzer ist möglich.
Ausgangsparameter der Stationen GDRA im IGPA-Kerngebiet
Stationseingang:
- Auslegungsdruck PN 84
- Betriebsdruck z.Zt. ca. 46 bar
- Gasmenge 32.000 Nm³/h
1. Ausgang belegt durch die ZSG:
- Auslegungsdruck PN 16
- Betriebsdruck 4 bar
- Gasmenge 25.000 Nm³/h
2. Ausgang frei
- Auslegungsdruck PN 16
- Betriebsdruck 4 bar
- Gasmenge 4.000 Nm³/h
3. Ausgang frei
- Auslegungsdruck PN 16
- Betriebsdruck 4 bar
- Gasmenge 1.800 Nm³/h
4. Ausgang Mitteldruckschiene
- Auslegungsdruck PN 4
- Betriebsdruck 770 mbar
- Gasmenge 1.200 Nm³/h
Im Gelände des IGPA-Kerngebietes sind ca. 2,5 km PE-Leitung verlegt. Acht Kunden sind mit einer Abnahmemenge von 300 Nm³/h angeschlossen.
GDRA im IGPA-Süd
Stationseingang:
- Auslegungsdruck PN 84
- Betriebsdruck ca. 46 bar
- Gasmenge 11.000 Nm³/h
1. Ausgang belegt durch die Papierfabrik
- Auslegungsdruck PN 10
- Betriebsdruck 5 bar
- Gasmenge 4.800 Nm³/h
2. Ausgang frei
- Auslegungsdruck PN 10
- Betriebsdruck 5 bar
- Gasmenge 4.800 Nm³/h
3. Ausgang Mitteldruck
- Auslegungsdruck PN 10
- Betriebsdruck 1 bar
- Gasmenge 1.400 Nm³/h
